YZG系列圆形真空干燥机
简介:所谓真空干燥,就是将干燥物料处在真空条件下,进行加热干燥,如果利用真空泵进行抽气抽湿,则加快了干燥速率。 注:如采用冷凝器,物料中的溶剂可通过冷凝器加以回收;如采用SK系列水环真空泵,可不用冷凝器,节省能源投资。
详细说明
YZG系列圆形真空干燥机
所谓真空干燥,就是将干燥物料处在真空条件下,进行加热干燥,如果利用真空泵进行抽气抽湿,则加快了干燥速率。
特点:
● 真空下物料溶液的沸点降低,使蒸发器的传热推动力增大,因此对一定的传热量可以节省蒸发器的传热面积。
● 蒸发操作的热源可采用低压蒸汽或废热蒸汽。
● 蒸发器热损失少。
● 在干燥前可进行消毒处理,干燥过程中无任何不纯物混入,符合GMP要求。
● 属于静态真空干燥器,故干燥物料的形体不会损坏。
原理:
所谓真空干燥,就是将干燥物料处在真空条件下,进行加热干燥,如果利用真空泵进行抽气抽湿,则加快了干燥速率。
技术参数表:
规格
|
YZG-600
|
YZG-800
|
YZG-1000
|
YZG-1400A
|
FZG-10
|
FZG-15
|
FZG-20
|
干燥箱内尺寸(mm)
|
φ600×976
|
φ800×1247
|
φ1000×1527
|
φ1400×2054
|
1500×1060×
1220 |
1500×1400
×1220 |
1500×1800
×1220 |
干燥箱外尺寸(mm)
|
1135×810×
1020 |
1700×1045×
1335 |
1693×1190×
1500 |
2380×1675×
1920 |
1924×1720
×1513 |
1513×1924
×2060 |
1924×2500
× 1513 |
烘架层数
|
4
|
4
|
6
|
8
|
5
|
8
|
12
|
层间距离(mm)
|
81
|
82
|
102
|
102
|
122
|
122
|
122
|
烘盘尺寸(mm)
|
310×600×45
|
520×410×45
|
520×410×45
|
460×640×45
|
460×640
×45 |
460×640
×45 |
460×640
×45 |
烘盘数
|
4
|
8
|
12
|
32
|
20
|
32
|
48
|
烘架管内使压(MPa)
|
≤0.784
|
≤0.784
|
≤0.784
|
≤0.784
|
≤0.784
|
≤0.784
|
≤0.784
|
烘架使用温度(℃)
|
35-150
|
35-150
|
35-150
|
35-150
|
35-150
|
35-150
|
35-150
|
箱内空载真空度(MPa)
|
-0.1
|
-0.1
|
-0.1
|
-0.1
|
-0.1
|
-0.1
|
0.1
|
在-0.1MPa,加热温度110℃
时,水的汽化率(kg/m2·hr) |
7.2
|
7.2
|
7.2
|
7.2
|
7.2
|
7.2
|
7.2
|
用冷凝器时,真空泵型号、
功率(kw) |
2X-15A 2KW
|
2X-30A 3KW
|
2X-30A 3KW
|
2X-70A 5.5KW
|
2X-70A 5.5KW
|
2X-70A 5.5KW
|
2X-90A 2KW
|
不用冷凝器时,
真空泵型号、功率(kw) |
SZ-0.5 1.5KW
|
SZ-1 2.2KW
|
SZ-1 2.2KW
|
SZ-1 2.2KW
|
SZ-2 4KW
|
SZ-2 4KW
|
SZ-2 5.5KW
|
干燥箱重量(kg)
|
250
|
600
|
800
|
1400
|
1400
|
2100
|
3200
|
以上述数据。仅供参老。如有特殊要求,本厂提供设计,咨询服务。
注:如采用冷凝器,物料中的溶剂可通过冷凝器加以回收;如采用SK系列水环真空泵,可不用冷凝器,节省能源投资。

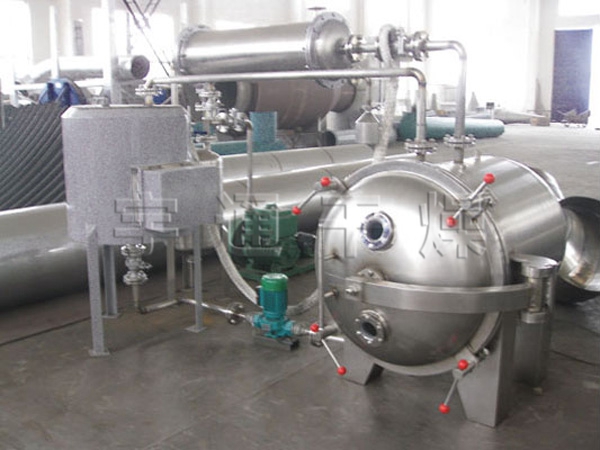

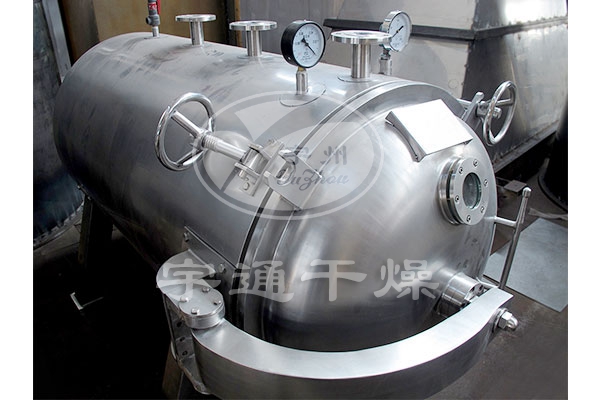

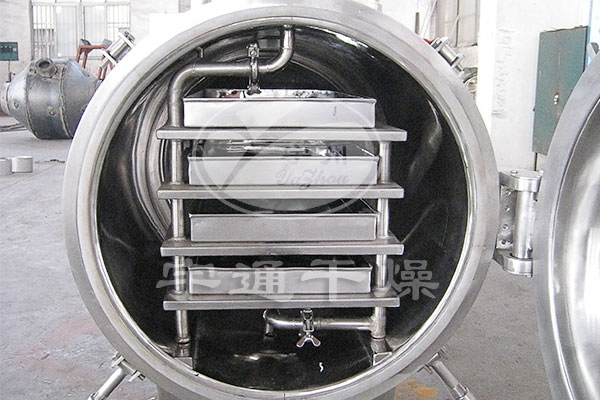

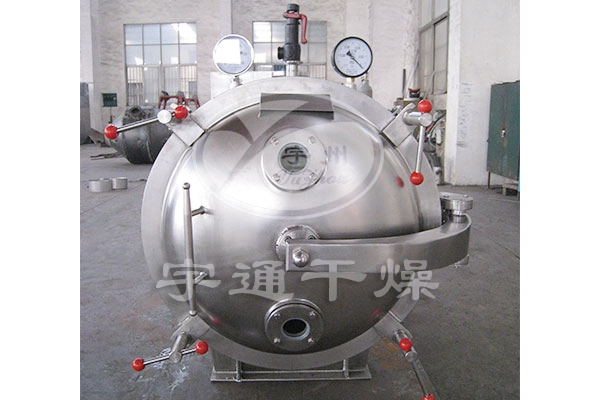

现场实拍图片:
